1.概述

目前，我國污水處理廠自動化系統的設計和實施正處於一個成長的時期，系統的需求、設計、結構以及系統的控制仍然存在不完善的地方。污水綜合自動化系統方案為污水處理廠的建設、運營管理單位提供服務。不僅保證污水廠生產的穩定和高效，減輕勞動強度，改善操作環境，同時提高污水廠的現代化生產管理水準，該綜合自動化系統解決方案在充分考慮污水處理工藝特性的基礎上，將建設現代化污水處理廠的理念融入到自控系統設計當中。
2.自動化控制系統構成

污水處理廠的自控系統是由現場儀錶和執行機構、信號採集控制和人機介面（監控）設備三部分組成。自控系統的構建主要是指三部分系統形式和設備的選擇。本執行機構主要是根據工藝的要求由工藝專業確定，預留自控系統的介面，儀錶的選擇將在後面的部分進行描述。信號採集控制部分主要包括基本控制系統的選擇以及系統確定後控制設備和必須通訊網絡的選擇。人機介面主要是指中控室和現場值班室監視設備的選擇。

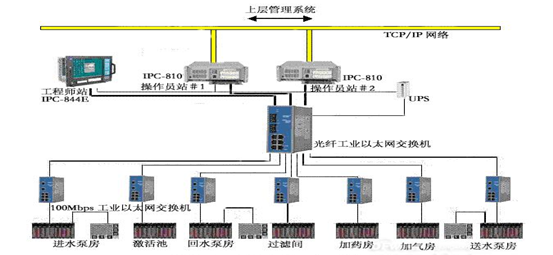

污水處理廠自動化控制系統架構圖

3.工藝流程及系統實現功能

污水處理工藝分三級：一級處理：物理處理，通過機械處理，如格柵、沉澱或氣浮，去除污水中所含的石塊、砂石和脂肪、油脂等。二級處理：生物化學處理，污水中的污染物在微生物的作用下被降解和轉化為污泥。三級處理：污水的深度處理，它包括營養物的去除和通過加氯、紫外輻射或臭氧技術對污水進行消毒。可能根據處理的目標和水質的不同，有的污水處理過程並不是包含上述所有過程。

主要功能：本控制系統將自動控制技術與智能監控管理技術相結合，基於污水處理廠流程控制思想開發，立足於保證污水處理廠穩定運行的前提下最大程度的實現節能降耗。
