LDF6800N 分布式變頻器

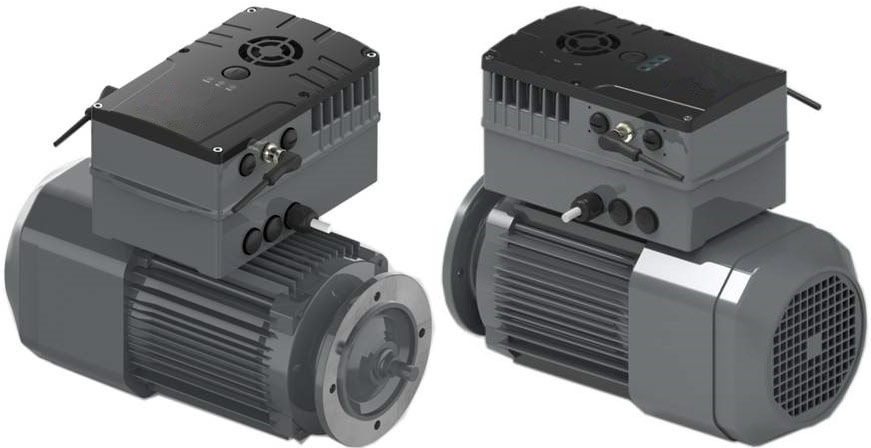

LDF6800N應用於潮濕，粉塵，振動，腐蝕等惡劣使用環境，要求變頻器分布式安裝的場合。 滿足IP65的防護等級，堅固耐用，維護方便等特點。底部接線盒采用免維護的可插拔接口以及電源和總線電纜冗余接線，僅需拔出控制盒就能快速完成調試、更換和升級。電氣噪音強度與電纜長度成正比，因此在分布式安裝中，極短的電機電纜長度能輕松解決應用現場的EMC輻射問題。兩種安裝方式：即支持電機安裝式，又可壁掛式。
产品特点
功率範圍：2T0.75~2T3.7KW/4T0.75~4T5.5KW
輸入電壓：單/三相200~240V 三相380~460V 波動不超過 ±10%,失衡率<3%
控制方式：V/F控制,SVC控制
保護：提供多達25種故障保護功能：過流，過載，過壓，欠壓，過溫，缺相等
冷卻方式：強制風冷
安裝方式：壁掛式
輸入電壓：單/三相200~240V 三相380~460V 波動不超過 ±10%,失衡率<3%
控制方式：V/F控制,SVC控制
保護：提供多達25種故障保護功能：過流，過載，過壓，欠壓，過溫，缺相等
冷卻方式：強制風冷
安裝方式：壁掛式
| 电机类型 | 异步机和永磁同步电机 |
| 防护等级 | IP65 |
| EMC | 可选内置滤波器，EMC等级C3 |
| 电磁抱闸 | 可选内置电磁抱闸 |
| 载波调制 | 自动载波调制 |
| 快速限流功能 | 最大限度减少过流故障，尽可能保证模块不被损坏，保证驱动器的正常运行 |
| 欠压抑制功能 | 瞬间停电时，有两种处理方式可选 |
| 过励磁功能 | 自带的过励磁的处理技术，配合外接制动电阻，可以实现快速制动停机 |
| 制动单元 | 内标配置动单元，外加制动电阻即可 |
技术规格
| 电气规格 | |
| 输入电压 | 单/三相200～240V；三相380～460V；不超过±10%，失衡率＜3% |
| 输入频率 | 50/60Hz±5% |
| 输出电压 | 0～输入电压 |
| 输出频率 | 400Hz |
| 性能规格 | |
| 控制方式 | V/f控制，SVC控制 |
| 过载能力 | 150%额定输出电流1分钟，180%额定输出电流3秒 |
| 速度分辨率 | 数字设定：0.01 Hz，模拟设定：0.1%×最大频率 |
| 启动转矩 | 0.5Hz 100% V/f；0.5Hz 150% SVC |
| 输入输出 | |
| 模拟电源 | +10V，负载能力100mA |
| 数字电源 | +24V，负载能力200mA |
| 模拟输入 | AI1：电压0～10V；AI2：（电压/电流可选）-10～+10V/0～20mA |
| 模拟输出 | AI0：0～10V/0～20mA |
| 数字输入 | X1-X5，光耦隔离输入；X5可选为高速脉冲输入 |
| 继电器输出 | TA和TC常开，TA和TB常闭 |
| 通信 | 标配RS485 |
| 环境特性 | |
| 工作温度 | -10～+40℃无降额；40～50℃每超过1℃输出电流降额2% |
| 存贮温度 | -40～+70℃ |
| 使用环境 | 室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸汽、滴水、盐粉等 |
| 海拔高度 | 1000米以下无降额；1000～4000米需降额使用 |
| 温度 | 小于90%RH，无水珠凝露 |
| 防护等级 | IP65 强制风冷 |
