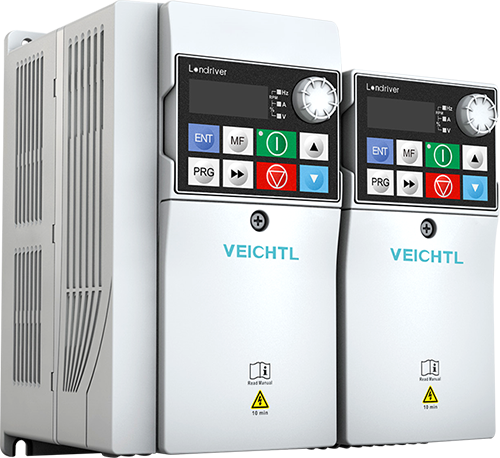

VL80E高性能紧凑型变频器
VL80E高性能紧凑型变频器是朗驱电气基于通用行业小功率、小体积的市场需求，针对性推出的单相220V和三相380V变频器，产品功率范围从0.4kW到7.5kW。VL80E系列具有空间利用率高、防护能力强、保护功能全面、性能卓越、功能丰富、扩展性强等特点，可广泛应用于木工雕刻、金属加工、食品包装、传输、自动。
产品特点
独立风道设计
完全独立风道
真正实现电气隔离和污染物隔离
满足恶劣环境下的长期可靠运行
紧凑型设计
体积小巧
结构紧凑
书本型设计
节省客户安装空间
端子接线“防呆”设计
加强操作的可视化
有效的防止误操作
保护功能
保护功能设计丰富，有效故障产品安全稳定
三相输出过流保护、母线过流保护、过压保护、过载保护、缺相保护、过温保护、
对地短路保护。
双CPU
双CPU高速有效通信
促进功能、性能的完美融合
丰富的资源进一步提升产品的扩展能力
完善的I/O接口
6组DI、1组relay、2组DO、2组电源、2组AI、1组通讯、2组AO
完全独立风道
真正实现电气隔离和污染物隔离
满足恶劣环境下的长期可靠运行
紧凑型设计
体积小巧
结构紧凑
书本型设计
节省客户安装空间
端子接线“防呆”设计
加强操作的可视化
有效的防止误操作
保护功能
保护功能设计丰富，有效故障产品安全稳定
三相输出过流保护、母线过流保护、过压保护、过载保护、缺相保护、过温保护、
对地短路保护。
双CPU
双CPU高速有效通信
促进功能、性能的完美融合
丰富的资源进一步提升产品的扩展能力
完善的I/O接口
6组DI、1组relay、2组DO、2组电源、2组AI、1组通讯、2组AO
技术规格
| 项目 | 规格 | ||
| 输出 | 适配电机(kW) | 电话咨询 | |
| 额定容量(kVA) | 电话咨询 | ||
| 额定输出电流(A) | 电话咨询 | ||
| 输出电压(V) | 0V~输入电压 | ||
| 输出频率 | 0Hz~300Hz | ||
| 电流过载能力 | 150%额定输出电流-60秒（±5%），180%额定输出电流-3秒 | ||
| 输入 |
额定电压 |
2S：200Vac~240Va | 4T：380Vac~480Vac |
| 额定输入电流(A) | 电话咨询 | ||
| 额定频率 | 48Hz~62Hz | ||
|
控制 特性 |
最高频率 | 300Hz | |
| 基本频率 | 0Hz~300Hz | ||
| 起动频率 | 0Hz~50Hz | ||
| 加减速时间 | 0S~3600S，其中单位可设为秒（默认）或分钟 | ||
| 频率分辨率 | 模拟给定：0.1%最大频率 ；数字给定：0.01Hz | ||
| 输出频率精度 | 模拟给定：2%最大频率 ；数字给定：0.01Hz | ||
| 能耗制动能力 |
能耗制动使用率：0.0% ~ 100.0% 能耗制动直流电压点：220V: 350V~390V ；380V: 650V~760V |
||
| 直流制动能力 |
直流制动起始频率：0.00 Hz ~ 10.00Hz 直流制动电流：0.0% ~ 100.0% ；直流制动时间：1.0 S ~ 60.0 S |
||
| 频率设定方式 |
0：键盘给定 1：键盘电位器给定 2：UP/DOWN给定 3：多段速给定 4：AI1 模拟给定 5：AI2 模拟给定 6：串行口通讯给定 7：DI6 端子脉冲给定 8：自定义主辅给定 |
||
| AVR功能 | 不动作；一直动作；仅减速时不动作 | ||
|
输出 信号 |
继电器输出 | 一个可编程的FormC继电器 | |
| 可编程数字输出 | DO1和DO2，其中DO2可作为脉冲输出，最大50kHz | ||
| 模拟输出 | AO1， AO2 | ||
|
输入 信号 |
数字输入 | DI1~DI6可编程端子，其中DI6也可作为50kHz高速脉冲输入端子 | |
| 模拟输入 | AI1，AI2 | ||
| 显示 | LED |
5位LED显示 8个按键：RUN，STOP，∧，∨，PRG，》，ENT，MF 3个绿色LED灯，显示默认单位：A，V，Hz RUN键旁增加1个绿色LED灯，显示运行状态 |
|
| 通讯 | 232 | 无 | |
| 485 | 两线，MODBUS-RTU协议 | ||
| 其它 | 效率 | ≥95% | |
| MTBF | 无要求 | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 强迫风冷 | ||
