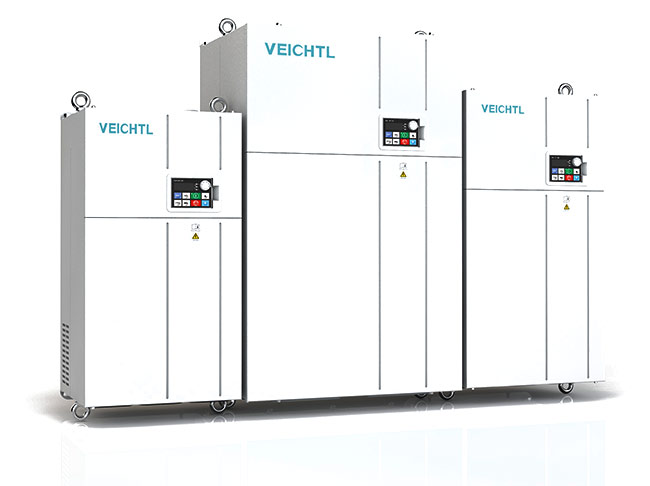

VL6100高性能多功能型变频器
VL6100系列变频器是一款矢量型通用变频器产品，主要用于驱动三相交流异步电动机。VL6100系列采用先进的矢量控制技术，低频输出力矩大、动态响应迅速、过载能力强，模块化的控制组件和丰富的扩展功能，可广泛应用于机床、包装、纺织、陶瓷、矿山、食品、化工、传输、木工、电线电缆等行业。
产品特点
◎ 高性能矢量通用平台，全新的电机控制算法；
◎ 同步异步驱动一体化，开环、闭环全面化；
◎ 独立风道设计，污染隔离；
◎ 简约欧式外观设计，颜值与性能并驾齐驱；
◎ 软硬件模块化设计要求，强大的扩展能力；
◎ 优化便捷的键盘设计，支持全新的外引键盘；
◎ 整机三防设计，PCB喷涂三防漆，保证产品稳定可靠。
◎ 同步异步驱动一体化，开环、闭环全面化；
◎ 独立风道设计，污染隔离；
◎ 简约欧式外观设计，颜值与性能并驾齐驱；
◎ 软硬件模块化设计要求，强大的扩展能力；
◎ 优化便捷的键盘设计，支持全新的外引键盘；
◎ 整机三防设计，PCB喷涂三防漆，保证产品稳定可靠。
技术规格
| 项目 | 规格 | ||
| 输入 | 额定电压，频率 | 4T：380-480V，50/60Hz | |
| 允许电压波动范围 | 波动范围：320-528V；不平衡度：<3%；频率范围：47 - 63Hz | ||
| 输出 | 输出电压 | 0-INPUT | |
| 输出频率 | 0-320Hz | ||
| 过载能力(160kW以下） | G：150%-60s；180%-3s；200%-0.5s | P：120%-60s；150%-3s；180%-0.5s | |
|
控制 特性 |
控制方式 | V/F控制，开环矢量控制 | |
| 启动力矩 | 0.5Hz 150% (SVC) | ||
| 调速范围 | 1:200 (SVC) | 1:100 (V/F) | |
| 稳速精度 | ≤±0.6% (SVC) | ||
| 速度波动 | ≤±0.6% (SVC) | ||
| 转矩响应 | ≤40ms (SVC) | ||
| 频率精度 | 低频运行模式 | 高频运行模式 | |
|
数字设定：0.01Hz 模拟设定：最大频率×0.2% |
数字设定：0.1Hz 模拟设定：最大频率×0.2% |
||
| 频率分辨率 | 0.01Hz | 0.1Hz | |
| 调制方式 | SVPWM | ||
| 载波频率 | 0.5 - 16kHz，根据机型调整 | ||
| 载波自动调节 | 当本功能选择动作时，变频器能够根据机内温度自动调整载波频率 | ||
| 转矩提升 | V/F 控制模式下，手动转矩提升 0.1%-30.0% | ||
| 转矩曲线 | 0: 用户定义V/F曲线 ； 1: 2次幂曲线； 2: 1.7次幂曲线 ； 3: 1.2次幂曲线 | ||
| 加减速时间 | 0-6500.0s，直线加减速或S曲线加减速模式，四组加减速时间可选 | ||
|
基本 功能 |
点动功能 | 点动频率范围：0.00-50.00Hz | |
| 点动加/减速时间：0.1-60.0s | |||
| 点动间隔时间可设：0.0-100.0s | |||
| 简易 PLC、多段速 | 通过内置PLC功能和控制端子功能实现最多16段速运行 | ||
| 内部PID | 方便实现闭环控制 | ||
| 睡眠唤醒 | 过程PID具有睡眠和唤醒功能 | ||
| 转矩限定 | 速度控制时，可对转矩进行限定，避免频繁过流报警 | ||
| 直流制动 | 直流制动起始频率：0.00 - 最大设定频率 | ||
| 直流制动时间：0.01-30.00s（0.0：不动作） | |||
| 直流制动电流：0.0-100.0%变频器额定电流 | |||
| 自动稳压（AVR） | 当输入电压偏离额定值时，通过该功能可保持输出电压恒定， 因此一般情况下 AVR应动作，尤其在输入电压高于额定值时 | ||
| 自动限流 | 对变频器的输出电流进行控制，当输出电流到达自动限流水平， 调整变频器的输出频率，使电流值不超过设定的自动限流水平， 能够最大限度的防止变频器出现过流故障，保证变频器不间断运行 | ||
| 过压失速控制 | 对变频器运行中直流母线电压进行抑制，防止直流母线过压 | ||
| MODBUS通讯 | 标准 MODBUS 通讯协议，方便快速与外围设备通讯 | ||
|
特色 功能 |
绑定功能 | 操作命令通道和频率输入通道绑定，无需额外参数设置 | |
| 输入端子 漏/源选择 | 可通过跳线端子，对DI1-DI7端子进行漏、源选择，满足不同场合需求 | ||
| 多段AI曲线矫正 | AI 曲线最多可选择四点进行设定，灵活方便进行曲线矫正 | ||
| 双电机参数 | 内存两套异步电机参数，可实现两台不同电机切换控制 | ||
| 虚拟 I/O 端口 | 具有 5 路虚拟 DI/DO 端口，可便捷实现复杂的逻辑控制应用 | ||
| 用户定制参数组 | 用户可选择所需要的参数组，汇总到 P17，作为定制参数，方便日常查看和修改 | ||
|
操作 与 运行 |
命令源通道 | 键盘给定、外部端子给定、通讯给定三种方式，可自由切换 | |
| 频率源通道 | 数字给定、模拟给定、脉冲给定、多段速、通讯给定等，多种方式可选 | ||
| 输入端子 |
7 路数字输入端子，DI1-DI7，可进行漏、源输入选择 DI7 可作为高速脉冲输入，支持 12V和24V 电平，最高频率50kHz |
||
|
2 路模拟量输入端子，AI1：0-10V 或0-20mA 可选；AI2：0-10 V 通过参数设定，2 路模拟端子 AI均可当做数字输入端子 DI 使用 |
|||
| 输出端子 | 1 路可编程开关量输出，开通时输出电平 24V | ||
| 2 路可编程继电器输出，250 VAC/3A ；30 VDC/3A | |||
| 2 路模拟量输出端子AO1：0-10V或 0-20mA 可选； AO2：0-10V | |||
