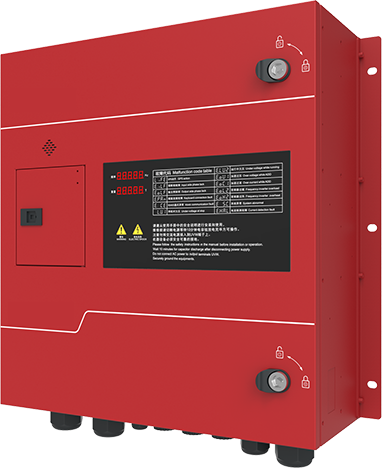

LD300C系列施工一体化专机
施工升降一体化专用机，针对施工升降机电控系统研制的一款专用机型，集变频控制单元、逻辑控制单元、起重量限制器、制动器电源等；具有功能全面、性能稳定、外观精美、安装方便等优点，为客户提供了一个高性能、完整的解决方案。
产品特点
◎ 五大功能于一体：变频驱动、制动单元、低压控制逻辑、重量限制器、制动电源。
◎ 最大限度节省空间：体积小型化、笼内安装/透壁安装、可插拔式端子。
◎ 产品更可靠、安全：控制逻辑硬件互锁、主回路铜牌设计、内置直流电抗器、按IPD流程研发。
◎ 乘坐更舒适：制动器控制逻辑；零、速力矩保持功能。
◎ 最大限度节省空间：体积小型化、笼内安装/透壁安装、可插拔式端子。
◎ 产品更可靠、安全：控制逻辑硬件互锁、主回路铜牌设计、内置直流电抗器、按IPD流程研发。
◎ 乘坐更舒适：制动器控制逻辑；零、速力矩保持功能。
技术规格
| 项目 | 规范 | |
| 电源 | 额定电源电压 | 三相380V±15%，50～60Hz±5%，电压失衡率＜3% |
| 输出 | 最大输出电压 | 最大输出电压与输入电源电压相同 |
| 输出电流定额 | 100%额定电流连续输出 | |
| 最大过载电流 | 150% 额定电流1分钟，180% 额定电流10秒 | |
|
基本 控制 功能 |
驱动方式 | 起重提升专用控制 |
| 输入方式 | 频率（速度）输入 | |
| 运行方式 | 键盘、控制端子（二线控制、三线控制）、RS485 | |
| 频率控制范围 | 0.00～600.00Hz | |
| 输入频率分辨率 | 数字输入：0.01 Hz 模拟输入：最大频率的0.1% | |
| 调速范围 | 1:100 | |
| 速度控制精度 | ±0.5%额定同步转速 | |
| 加、减速时间 | 0．01秒～600.00秒 | |
| 电压/频率特性 | 额定输出电压20%～100%可调，基频20Hz～600Hz可调 | |
| 转矩提升 | 自动转矩提升、固定转矩提升曲线 | |
| 启动力矩 | 150%/0.5Hz | |
| 输出电压自调整 | AVR功能有效时，输入电压变化，输出电压基本保持不变 | |
| 电流自动限幅 | 自动限定输出电流，避免频繁过流跳闸（升降机及起升部分请限制此功能） | |
| 直流制动 | 制动频率：0.1～60Hz，制动时间：0～30S，制动电流：0～150%额定电流 | |
| 信号输入源 | 通讯、模拟电压、模拟电流、多段速、简易PLC及其组合 | |
|
输入 输出 功能 |
参考电源 | 10V/20mA |
| 端子控制电源 | 24V/150mA | |
| 数字输入端子 | 7路数字可编程输入端子 | |
| 模拟输入端子 | 4路模拟输入：2路电压源0～10V输入，2路电流源0～20mA输入 | |
| 数字输出端子 | 2路开路集电极多功能输出，2 路继电器多功能输出。集电极输出最大输出电流50mA；继电器触点容量250VAC/3A或30VDC/1A，EA-EC和RA-RC常开、EB-EC和RB-RC常闭 | |
| 模拟输出端子 | 2路可编程模拟输出端子，可输出0～10V或0～20mA | |
|
键盘 显示 |
LED显示 | LED数码管显示控制器的相关信息 |
| 参考拷贝 | 可上传和下传控制器的功能参数信息，实现快速参数复制 | |
| 保护 | 保护功能 | 短路、过流、过载、过压、欠压、缺相、过热、超载保护等 |
|
使用 条件 |
安装场所 | 室内、海拔低于1千米，无尘、无腐蚀性气体和无日光直射 |
| 适用环境 | -10℃～+40℃，20%～90%RH（无凝露） | |
| 振动 | 小于0.5g | |
| 储存环境 | -25℃～+65℃ | |
| 安装方式 | 壁挂式，落地地控柜式 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强迫风冷 | |
