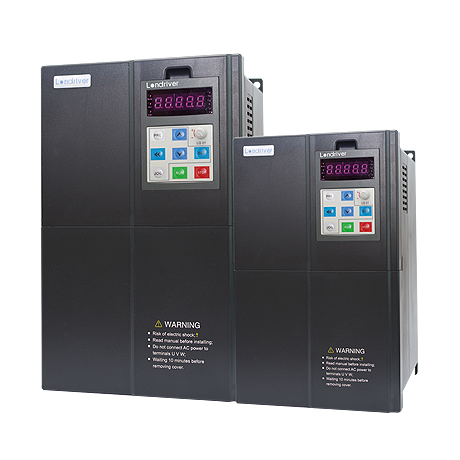

LD8100S Permanent Magnet Synchronous Servo Driver

Product Features

1. Low speed and high torque output
2. Fast torque response
3. Fast speed tracking
4. Instantaneous power failure function
5. Wide range of grid adaptation
6. Strengthen three prevention measures
7. Simple background debugging
8. Master-slave control

Technical Specifications

项目		规格
控制特性	控制方式	开环矢量	V/F控制	闭环矢量
	启动转矩	0.5Hz	0.5Hz 150%	0.00Hz 180%
	调速范围	1:100	1:100	1:1000
	稳速精度			±0.02
	转矩精度	无	无	±5%
	电机类型	交流异步电机，交流永磁同步电机
功能设计	最高频率	通用矢量控制:400Hz，高频控制4000Hz
	频率分辨率	数字设定:0.01Hz 模拟设定:最高频率×0.025%
	载波频率	0.5K～16KHz, 可根据运行时温度自动调整载波频率
	频率设定方式	操作面板，模拟量AI1 ,AI2 ,面板电位器，端子UP/DN控制，通讯控制，PLS脉冲频率
	加减速特性	直线或S曲线加减速方式时间范围：0.0～65000S
	V/F曲线	三种方式：直线式，多点型，N次方型
	V/Fw分离	2种方式：全分离，半分离
	直流制动能力	直流制动频率：0.0～300Hz 直流制动电流:0.0%～100% 直流制动时间:0.0～36S
	能耗制动单元	4T15G 及以下标准内置制动单元 4T18.5G～75G制动单元可选
	点动控制	点动频率范围:0.0～50.0Hz 点动加减速时间:0.0～6500S
	内置PID	可方便实现压力,流量,温度等的闭环控制
	PLC多段速	通过内置PLC或控制端子最多可实现16段速运行
	共直流母线	多台变频器共用直流母线,能量自动均衡
	自动稳压（AVR）	当电网电压变化时,能自动保持输出电压稳定
	过载能力	G型机:150%额定电流60S;180%额定电流3S P型机:120%额定电流 60S;150%额定电流3S
	过压过流失速控制	对运行期间的电流和电压自动限制,防止频繁过流过压保护
	快速限流功能	最大限度减少过流故障,尽可能保证模块不被损坏,保护变频器的正常运行
	转矩限制及控制	“挖土机”特性,对于运行期间转矩自动限制,防止频繁过流跳闸;闭环矢量控制模式可实现转矩控制
特色功能	界面友好	上电显示友好对话“ HELLO”
	多功能JOG键	独创的多功能键可设置经常使用的操作：正点，反点，正反切换，命令切换.
	定时控制功能	设定单次定时时间以及整机积累运行时间.
	两组电机参数	可实现两组电机的切换控制，控制模式可选.
	电机过热保护	通过的AI1端子，可接受电机的温度传感器信号输入.
	多种编码器	支持集电极，差分，旋转变压器等编码器.
	命令源	操作面板，控制端子，串行通讯给定，并可实现相互切换.
	频率源	数字给定，模拟电压，模拟电流，脉冲给定，串行通讯，辅助频率源相加或相减并可实现相互切换.
	保护功能	上电电机短路检测,输入输出缺相保护,过流保护,过压保护, 欠压保护,过热保护,过载保护
环境	使用场所	室内,不受阳光直晒,无尘埃,腐蚀性气体,可燃性气体,油雾,水蒸汽,滴水或盐份
	海拔高度	低于1000m
	环境温度	-10℃～+40℃ 40～50℃之间降额使用，每升高1℃，额定输出电流减少1%
	湿度	小于95%RH，无水珠凝结
	存储	-40～+70℃
