VL6100变频器在冲床上的应用
工作原理

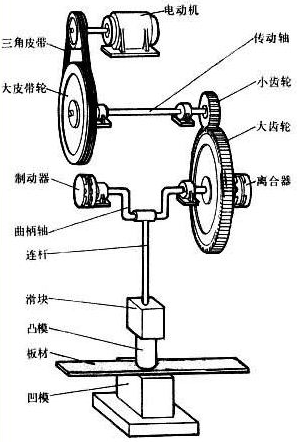

冲床是将圆周运动转换为直线运动,由主电机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达到模具的直线运动。
工艺控制特点
(1)曲柄连杆“死点”问题:往复运动存在“上死点”和“下死点”;
(2)负载突变:越过“上死点”;越过“下死点”;接触工件;
(3)偶尔需要低速运行;
(4)点动功能;
(5)冲床上升:拖动大惯性负载,电流会急剧上升;
(6)冲床下冲:电机处于发电状态,需要配置制动电阻。
系统方案
(1)根据电机功率,变频器选型上放大一至二档;
(2)控制相对简单,外端端子启停,模拟量调速;
(3)禁止反转;
(4)考虑到下冲和冲压时的能量回馈,需配置适当规格的制动单元和制动电阻。
方案特点
(1)低频力矩大,电流抑制能力强,系统运行稳定;
(2)瞬时过电流能力突出,抵抗冲压瞬间的负载冲击;
(3)多种运行保护功能。
