设备简介

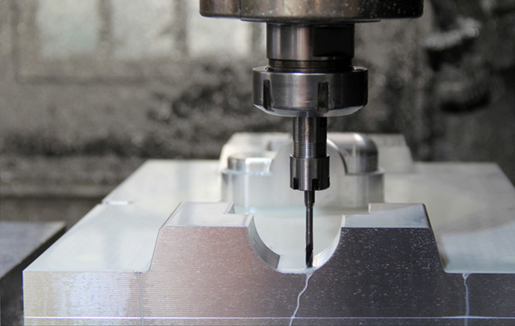

雕铣机（CNC engraving and milling machine）既可以雕刻，也可以铣削，是一种高效高精的数控机床。雕铣机的适用范围比较广，广泛用于精密模具粗精加工一次完成，模具紫铜电极，铝件产品批量加工，鞋模制造，治具加工，钟表眼境行业等。

工艺要求
(1)高速电主轴最高转速一般在18000~90000 rpm，要求变频器频率范围300~1500Hz；
(2)低频时力矩大，高频时稳速精度高；
(3)模拟输入线性度高；
(4)噪音低、震动小，防护等级高。

系统方案
选择VL6100系列矢量型通用变频器，工作在高频输出模式，最大输出频率3200 Hz；
(1)模拟量AI1（0-10 V）调速；
(2)外部端子启停控制；
(3)报警信号、零频运行信号输出；
(4)根据高速主轴独特的V/F曲线特性设置变频器参数。

方案特点
(1)最高频率3200 Hz，满足雕铣机行业高频加工要求；
(2)AI1模拟输入内部矫正功能，保证转速给定的线性度要求；
(3)加减速性能好，保证高速加工效率；
(4)多段可设定的V/F曲线，与高速主轴电机的压频曲线完美适应；
(5)特殊的三防漆工艺处理，风扇焊点打胶处理，选配防尘标签，保证在潮湿，多粉尘环境下产品的可靠性。
