行业介绍

枕式包装机用于块状物品的封口包装，机器通过制袋、送料、封口、切断、成型等工序以达成将产品送入包装膜、三边热封包装成袋的目的。

机器广泛应用于食品、餐具、卫生用品、医药、五金零件、劳保用品等行业相关产品的高速包装。平时生活中常见的饼干、糖果、餐具均由枕包机包装成袋。

电气拓扑

系统原理说明

枕式包装机包装过程由送料轴、拉膜轴、切刀轴配合动作达成包装目的。

送料轴驱动拨叉前进推料送料，料轴链轮每圈进行位置校准确保送料位置的准确。

膜轴按照设定袋长带动包装膜较为准确的送膜，色标模式下检测色标信号进行送膜位置补偿修正。送料与送膜的配合运行来保证物料准确送入包装膜。

切刀轴每转一圈均进行刀位置补偿修正，在切料同步区切刀线速度保持与送膜速度一致，与膜同步横向封切，输出包装成品。

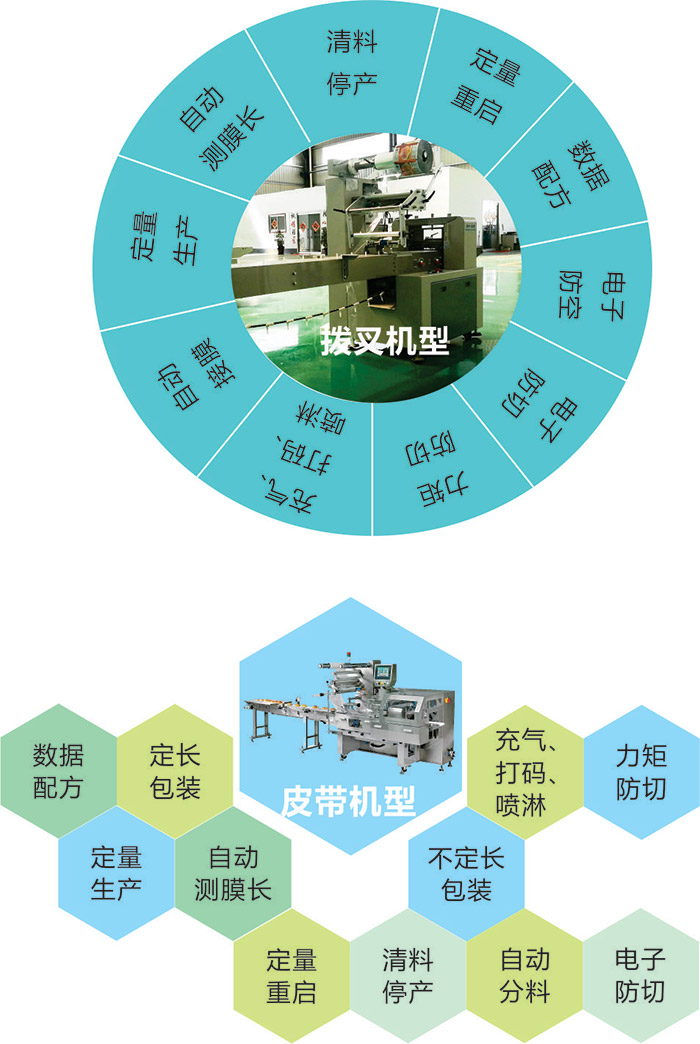

基本功能

方案亮点

高响应速度与稳定性

控制系统使用伟创V5系列运动控制器，依托控制器的电子凸轮功能、高速运算处理，保障系统高响应速度。控制器与伺服产品抗干扰性能强、系统大批量使用稳定可靠。

功能丰富

支持单节皮带与多节皮带送料、单套程序支持切刀数量可设（单刀、双刀、三刀、五刀）、支持不定长物料包装。

简洁易用

系统调试仅需设定必要参数，调试快捷、支持伺服参数一键写入。

运行速度

速度指标：拨叉机型单刀250-300包/分钟包装速度平稳运行。皮带机型不定长包装模式最大支持35 米/分钟 包装速度。

精度指标：色标精度±0.5mm。

稳定性：经大量客户现场验证，长时间运行平稳。

触摸屏界面
